01  |

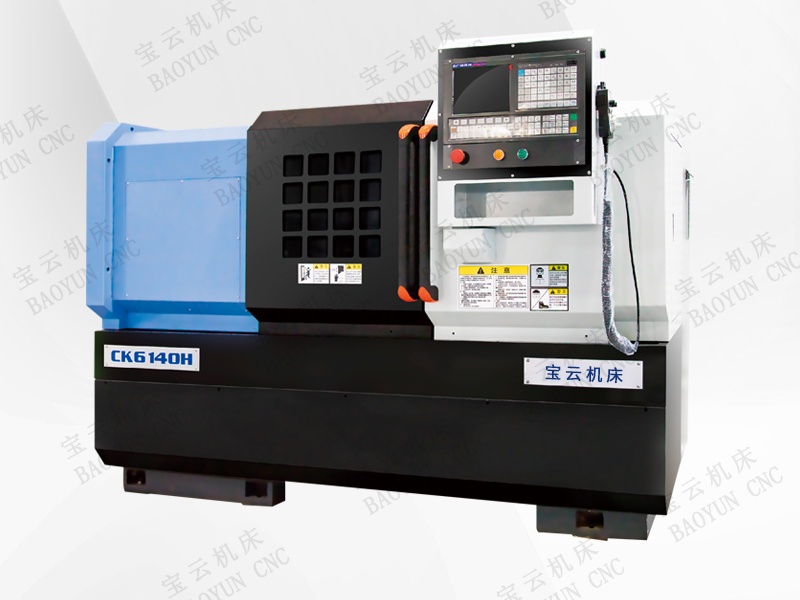

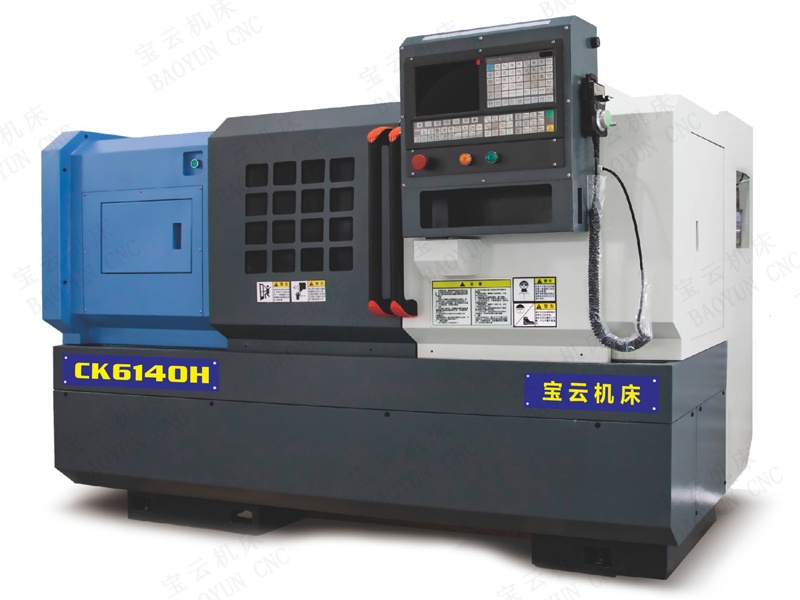

宝云CK6140H数控车床

云南宝云CK6140H整体床脚稳定性高机型数控车床适合高速加工铜,铝等要求粗糙度高的零件,现配高精度主轴专用轴承,进口专用轴承润滑脂,整个主轴单元热变形小,精度保持性好。广州数控GSK一980数控系统,7.5KW伺服主电机,7.5KW变频主电机,Φ200手动三爪卡盘(限速2500 rpm以下),手动尾座,四工位电动刀架(常州),自动润滑系统,电动冷却系统,照明系统,全封闭防护罩,德力西电器控制元件,全套技术资料,随机标准附件及工具。
联系咨询

云南宝云CK6140H独立主轴全无极变速数控车床适合高速加工铜,铝等要求粗糙度高的零件,现配高精度主轴专用轴承,进口专用轴承润滑脂,整个主轴单元热变形小,精度保持性好。

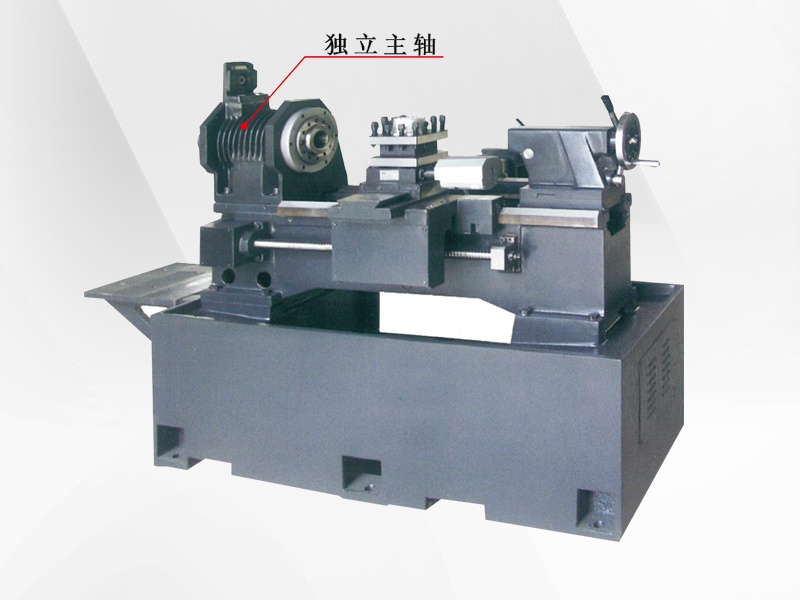

床脚整体结构一体化设计制造,采用树脂砂铸造,经时 效处理变形小,具有很高的稳定性和刚性。

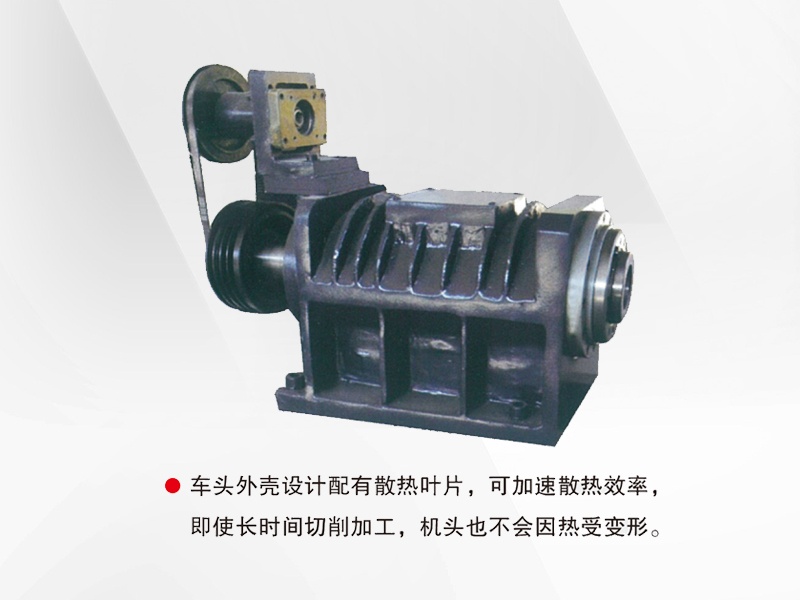

车头外壳设计配有散热叶片,可加速散热效率, 即使长时间切削加工,机头也不会因热受变形。
标准配置:
广州数控GSK一980数控系统,7.5KW伺服主电机,7.5KW变频主电机,Φ200手动三爪卡盘(限速2500 rpm以下),手动尾座,四工位电动刀架(常州),自动润滑系统,电动冷却系统,照明系统,全封闭防护罩,德力西电器控制元件,全套技术资料,随机标准附件及工具。
标准附件(按工厂出厂装箱单):
        Φ200手动三爪卡盘(限速2500rpm以下),说明书及合格证,固定顶尖,双头扳手—套,内六角扳手 一套,螺丝刀,减震垫铁。
可另行选配的特殊配置:
        数控系统:北京KND,日本FANUC,日本三菱,德国西门子等。
        钢制高速手动三爪卡盘(限速3500rpm以下),可选配国产或进口液压卡盘,六工位电动刀架,刀排。

CK6140H数控车床主要技术参数:

车床型号 CK6140H
工作范围
床身上最大回转直径 Φ400
通过滑板最大的回转直径 Φ210
X轴(横向)最大行程 295mm
Z轴(横向)最大行程 750mm
床身
床身导轨宽度 335mm
最大顶尖距 750mm
主轴
主轴头型号 A2-6
主轴内孔锥度 6
主轴孔径 Φ56
主轴转速

独立式主轴

全无极变速1-2600rmp

主轴电机功率 5.5KW(伺服电机)
手动三爪卡盘尺寸 Φ200mm
伺服轴
X轴丝杆/Z轴丝杆(型号) 2505/3010
X轴 /Z轴电机扭矩(NM) 4/6
工作精度
快速进给速度(m/min) 6m/min; 8m/min

定位

精度

≤0.015mm

重复

定位精度

≤0.01mm

圆度 ≤0.006mm
直径一致性 /
平面度 /
表面粗糙度(钢件)
≤Ra1.6μm
尾座
尾座套筒直径 Φ60mm
尾座套筒行程 120mm
尾座顶尖锥孔 MT4
一般规格
电源规格 三相 380V/50HZ
外形尺寸(mm) 2.2/1.4/1.7
重量(约) 2000KG

CK6140H独立主轴全无极变速数控车床适合高速加工铜,铝等要求粗糙度高的零件,现 配高精度主轴专用轴承,进口专用轴承润滑脂,整个主轴 单元热变形小,精度保持性好。
